Escalas En Dibujo

ESCALAS EN DIBUJO

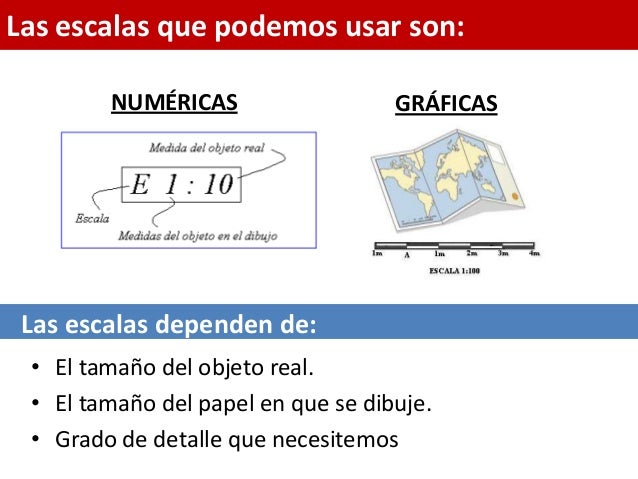

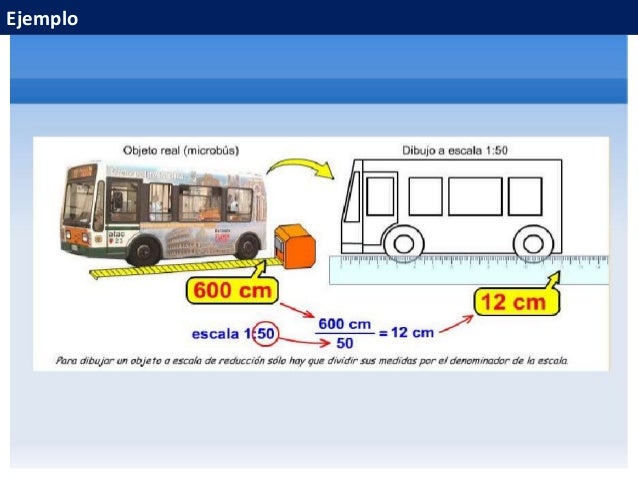

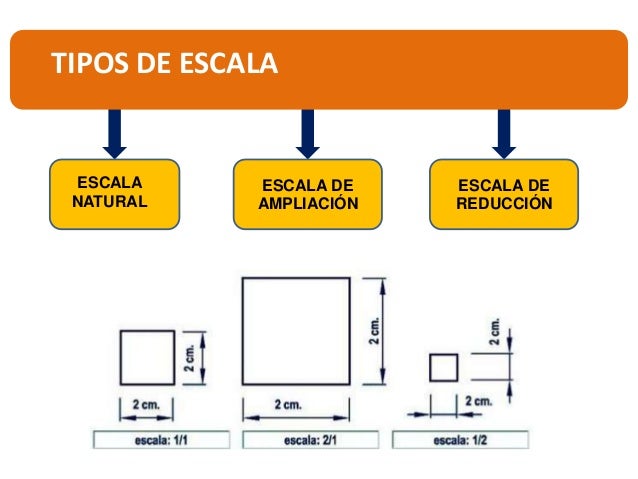

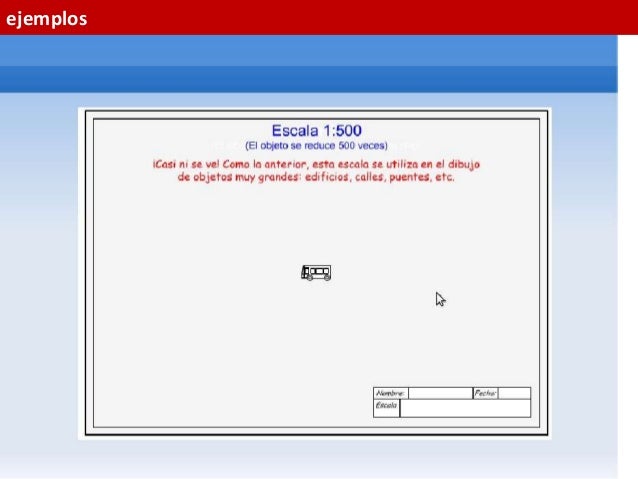

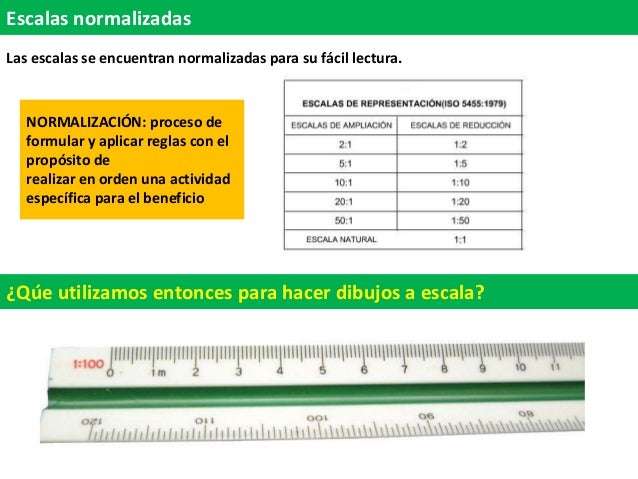

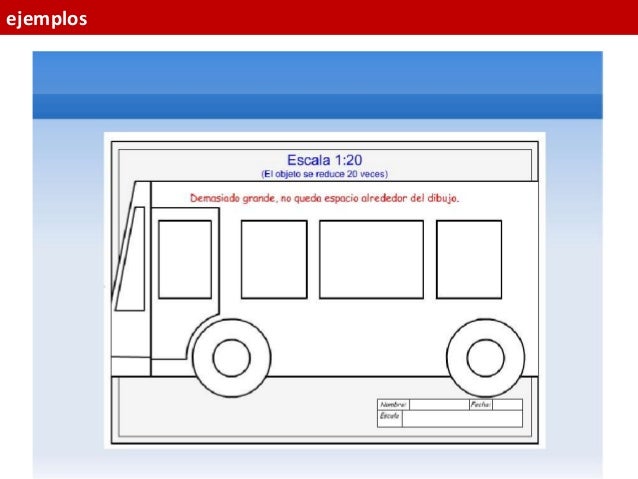

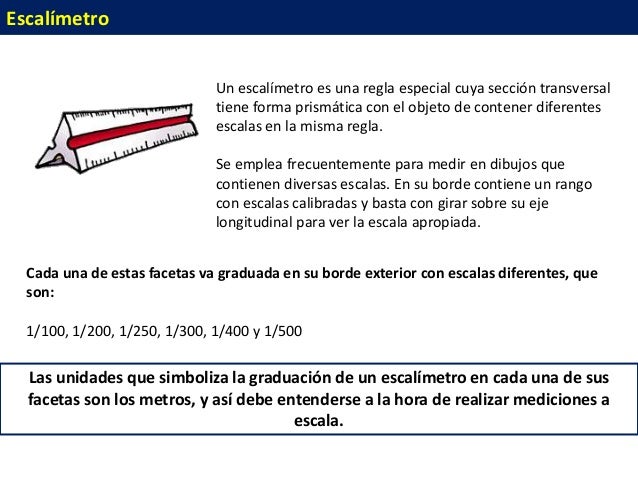

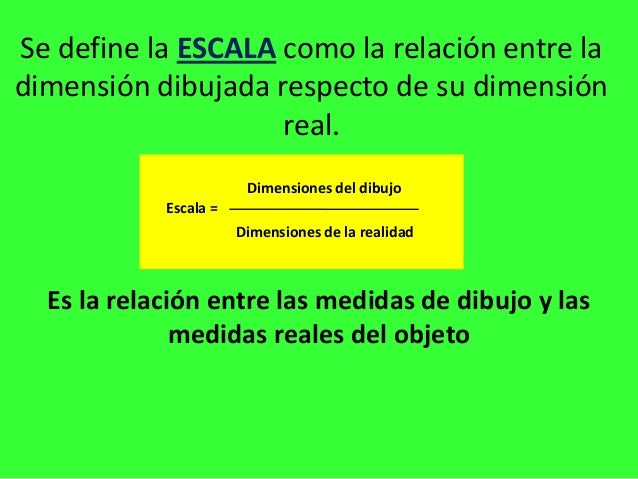

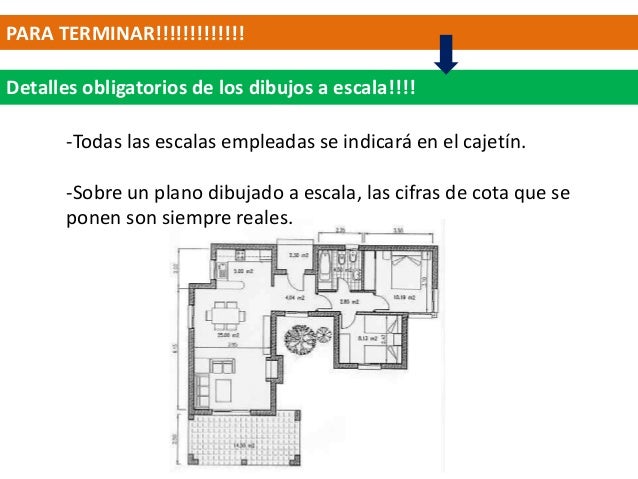

ESCALASLa representación de objetos a su tamaño normal no es posible cuando éstos son muy grandes ocuando son muy pequeños...Se define la ESCALA como la relación entre ladimensión dibujada respecto de su dimensión real. ...TIPOS DE ESCALA ESCALA ESCALA DE ESCALA DE NATURAL AMPLIACIÓN REDUCCIÓN Las escalas que podemos usar son: NUMÉRICAS GRÁFICAS Las escalas dependen de: • El tamaño del obj...ejemplos ejemplos Escalas normalizadasLas escalas se encuentran normalizadas para su fácil lectura. NORMALIZACIÓN: proceso de formular y...Escalímetro Un escalímetro es una regla especial cuya sección transversal ...Ejemplo PARA TERMINAR!!!!!!!!!!!!!Detalles obligatorios de los dibujos a escala!!!! -Todas las escalas empleadas se indicará...
By: https://es.slideshare.net/lakuku/escalas-en-dibujo
Alejandro Parra Moreno✓✓✓
