PROYECCIÓN ISOMÉTRICA
Una proyección isométrica es un método gráfico de representación, más específicamente una axonométrica1 cilíndrica2ortogonal.3 Constituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.
El término isométrico proviene del idioma griego: "igual medida", ya que la escala de medición es la misma en los tres ejes principales (x, y, z).
La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.
Ahora quiero que ya con el concepto de una proyección isométrica, ahora vayamos ya al dibujo técnico a hacerlo con las condiciones de dicho tema.

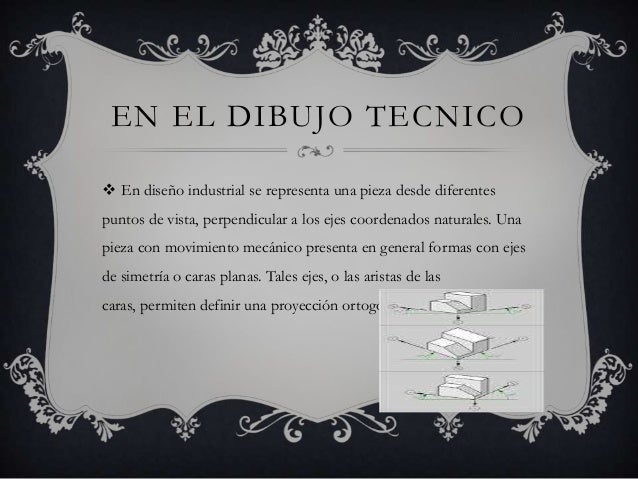

Este diseño industrial que se muestra en la diapositiva permite definir una proyección ortogonal.
A continuación estos son los tres ejes principales. (y, x, z)
